產品簡介

移動式液壓轉向，輸送機適用于散糧及其它顆粒物料的輸送，是用來將糧食堆入倉內，能在平房倉內或倉外移動進行散糧進、出倉作業，在不調整作業線任何設備(包括自身的)工作位置的前提下，可在正負90o范圍內把糧食送到糧倉的任何位置，采用液壓裝置自動升降、調節傾角。

詳細介紹

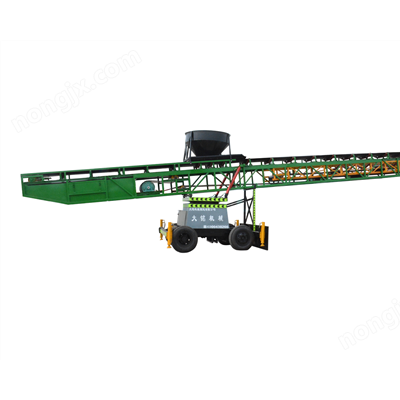

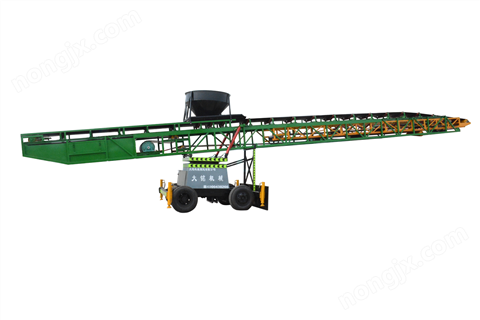

　　設備名稱：旋轉輸送機

　　型 號：DMXZ-160型

技術標準及要求

結構組成：

轉向式裝倉機適用于散糧及其他顆粒物料的輸送，是用來將糧食堆入倉內，能在平房倉內或倉外移動進行散糧進、出倉作業，在不調整作業線任何設備（包括自身的）工作位置的前提下，可在正負90度范圍內把糧食送到糧倉的任何位置，采用液壓裝置自動升降、調節傾角。

整機配置參數：

輸送量：100-200T/H

機長;   17+7M

輸送帶帶寬：800M

帶速：2.5M/S

升降高度：4.2M、10M

滾筒電機：6-7.5KW

輪胎： 825-16

產品說明：

1、底盤采用汽車底盤，使整機行走、運行平穩、工作可靠，升降采用液壓升降，由液壓油缸、液壓泵站組成，整機裝有液壓平行之臂、液壓升降、自動行走。

2、整機主要由平行輸送機和配重、行走底盤等部件組成，主體大架采用鞍鋼生產的國標鋼材角鋼60*60/70*70，方鋼120*120*6.5mm、50*70*3.5mm/40*40*3.5mm/30*30*3.5mm.

3、轉向式裝倉機是用托輥支撐輸送帶及物料在槽型托輥上受力滾動，向前運行，主動力在平行機的最后面，大大的增加輸送機的有效輸送長度，在轉盤的作用下，完成角度作業。

4、整機采用汽車面漆，防腐蝕底漆。

5.張緊裝置采用螺桿張緊的方式，一般短距離（500m使用螺桿張緊方式）

6、進料系統由進料口、、調節機構 、導料槽等組成。

7、傳動系統由滾筒電機、硅膠殼體、支架等組成。

8、滾筒采用型號為7.5kw-6-2.5/秒，400*850mm。

9、滾筒、上槽型托輥、下平行托輥兩端面對輸送機機架中心線的對稱度誤差＜3mm。

10、滾筒軸線、上槽型托輥、下平行托輥軸線對輸送機機架中心線的垂直度誤差為滾筒長度的2/1000.

11、進料斗的中心線與輸送機機架的中心線應重合，其誤差≤3mm。

12、螺旋張緊的絲杠空行程不少于總行程的1/2.（拉緊裝置）

13、輸送帶為800mm*4層尼龍帶，耐寒，接頭采用機械接頭。
