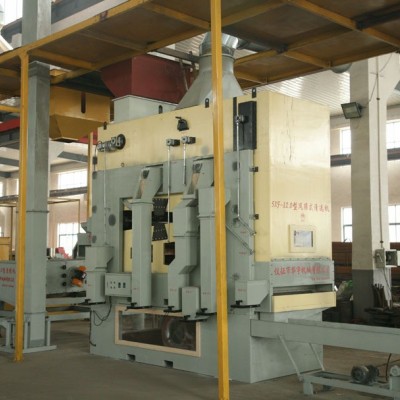

1.總體要求      1.15XT-10種子加工成套設備包括與種子加工相適應的種子加工設備及配套、附屬裝置，應當能夠連續完成種子清選、玉米種子分級、包衣、烘干等加工；      1.2加工設備主要包括5XT-12風篩清選機、比重清選機、平面種子分級機、包衣機、包衣烘干機；      1.3配套、附屬裝置包括輸送系統、除塵系統、排雜系統、貯存系統、電控系統；      1.4種子加工成套設備生產能力≥10t∕h；      1.5成套設備固定安裝在加工廠房內，廠房高度、面積、地面處理等滿足設備安裝條件和種子加工流程要求；      1.6設備及配套附屬裝置的生產、安裝、種子加工質量等應當符合JB∕T5683—93《種子加工成套設備技術條件》和有關標準規定。      2.種子加工流程和主要設備      2.1基本流程和主要設備：      風篩清選機→比重清選機→玉米種子分級機→包衣機→包衣種子成膜倉→包衣烘干機            3．種子清選、種子比重選、玉米種子分級機、包衣、包衣烘干      3.1風篩清選機      3.1.1有前、后吸風道，雙沉降室；      3.1.2木制雙篩箱，篩片5層15片，橡膠球清篩；      3.1.3有底部風機   3.1.4，生產率達12T/H

3.1.5采用先進的振動給料喂料使喂料更均勻、準確

篩箱電機采用變頻器無極調速

3.1.6底部風機采用外轉子低噪音雙風機，風量大小通過變頻器進行無極調節

3.1.7技術指標

生產能力：12(T/H)

風機轉速：140-700(r/min)

篩箱振動頻率：70-350(rpm)

外形尺寸：3965*1950*4100(mm)

凈重：3（t）

功率①風機4（kw）②振動5.5（kw）③喂料0.3(kw)

篩面面積：15m2

篩振幅：28（mm）

篩層數和片數：5層15片

配有篩選水稻種子、玉米種子、棉花種子的篩片

 4種子分級機

4.1.1采用往復運動的平面篩選結構，按種子的尺寸差異，配置適當規格的篩片，在篩片往復運動下達到分級的目的、圓孔篩按照種子的寬度尺寸進行分級，而長孔篩按種子的厚度尺寸進行分級。

4.1.2該機進料均勻，喂入量由隨即提供的控制器來控制，可以通過調節使喂料速度與篩箱振動頻率相協調，從而滿足不同農作物種子分級要求

4.1.3尺寸：3965*1950*3300（mm）

生產率：12（t）

分級獲選率≥98%

功率：振動5.5（kw）喂料0.3（kw）

篩面面積15㎡

篩層數和片數：5層15片

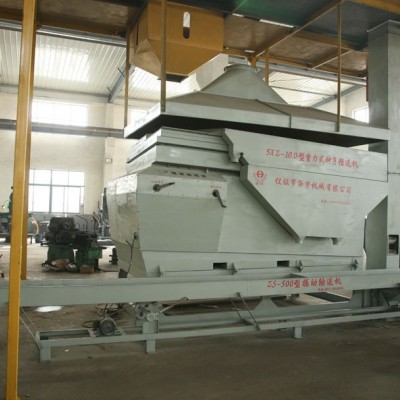

5比重清選機

5.1.1配有全封閉除塵套，正壓式；    5.1.2工作臺面振動頻率可調；    5.1.3小麥、玉米等主要農作物種子有專用規格臺面；    5.1.4采用電磁振動喂料器，上方設有暫存?zhèn)}，暫存?zhèn)}有兩個料位器，并與前、后機器互鎖；

5.1.5設操作平臺，采用槽鋼、鋼管及厚度為3mm的防滑網紋鋼板，四周設防護欄。

5.1.6根據實際需要工作臺面的縱橫角度實行不停機調節，從而滿足各類種子的風選要求和凈度。

5.1.7技術指標

外形尺寸：3550*1580*1500（mm）

生產率：10(t/h)

電機功率：①振動2.2（kw）風機1.5*5（kw）

篩片面積3.85m2

獲選率≥98  輕雜≥90   重雜≥90

6種子包衣機      6.1.1采用計量泵連續供藥，具有霧化裝置，包衣合格率≥98﹪；      6.1.2藥種比調節范圍1：25~1:120以上；      6.1.3與藥劑接觸的部位使用耐腐蝕材料制造；

6.1.4采用雙層封閉，能有效的控制種子包衣劑的逸散和有害氣體的外泄，不污染環境，對人體無害，進種部位采用集散型結構，落種分布均勻，種子接觸霧化面廣。

6.1.5外形尺寸：2510*800*2600（mm）

生產率：5t

包衣合格率≥98%

破碎率≤0.1%

電機功率1.7kw

7種子烘干機

7.1．1該機為雙層全封閉結構，能有效地控制種衣劑的外泄貨氣體的泄漏，防止污染環境，

7．1.2滾筒等與種子接觸的部件全部采用不銹鋼材料制造。

7.1.3滾筒的傾斜角度及轉速可調，以適用于不同降水幅度，不同生產率的需要，轉速采用變頻器無極調速。

7.1.4采用電積分加熱，溫度數字顯示，控溫精度高。

7.1.5外形尺寸：3300*2900*3400

生產率5t

降水率降至包衣前水平

溫度調節范圍：室溫~60℃

功率40KW

    8.主要配套附屬裝置      8.1.1喂料斗      8.1.2配2個喂料斗，第一喂料斗設在風篩清選機前，第二喂料斗設在包衣機前；      8.1.3料斗頂部與地面在同一水平，并配備1個大孔徑柵格網，防止大雜物進入加工線；      8.1.4全金屬結構，鋼板厚度≥2mm；         8.1.5斗式提升機      8.1.6機體厚度≥3mm；       8.1.7采用全封閉結構，有效防止回轉件的外漏，保證操作人員的安全

8.1.8采用輕質高強度的塑料畚斗，圓鋼組成的鼠籠底輪，圓弧襯板，重力式卸料，線速度低

防止種子破碎。

8.1.9機器下座拆裝方便，可快速清除雜物

8.2.1電機功率：2.2（kw）

9振動輸送機     9.1.1 無障礙種子流動的死角，運轉平穩可靠、無破碎、操作安全方便

9.1.2全機采用全封閉結構，防止回轉件的外漏，保證操作人員的安全

9.1.3槽寬500（mm） 生產率10(t)  電機功率1.1（kw）

  10除塵系統      10.1.1采用布袋式脈沖除塵器；      11成套設備有2個獨立的除塵系統，一個用于風篩清選機和第一喂料斗除塵，另一個用于比重清選機、包衣機和第二喂料斗除塵；      12電控系統      12.1.1采用雙控回路控制，即集中控制與單機隨機控制；      12.1.2操作控制柜有顯示流程的燈光模型圖，所有控制開關和模擬圖均標有中文；      12.1.3暫存?zhèn)}、成膜倉      12.1.4風篩選、比重清選機、玉米種子分級機、包衣機、包衣烘干機上方均設暫存?zhèn)}，容量滿足生產線加工要求；      12.1.5管道、彎頭      12.1.6管道連接處應密封，無漏種、漏氣等現象。      12.1.7油漆      符合標準NJ∕Z3《農機具油漆》規定。
